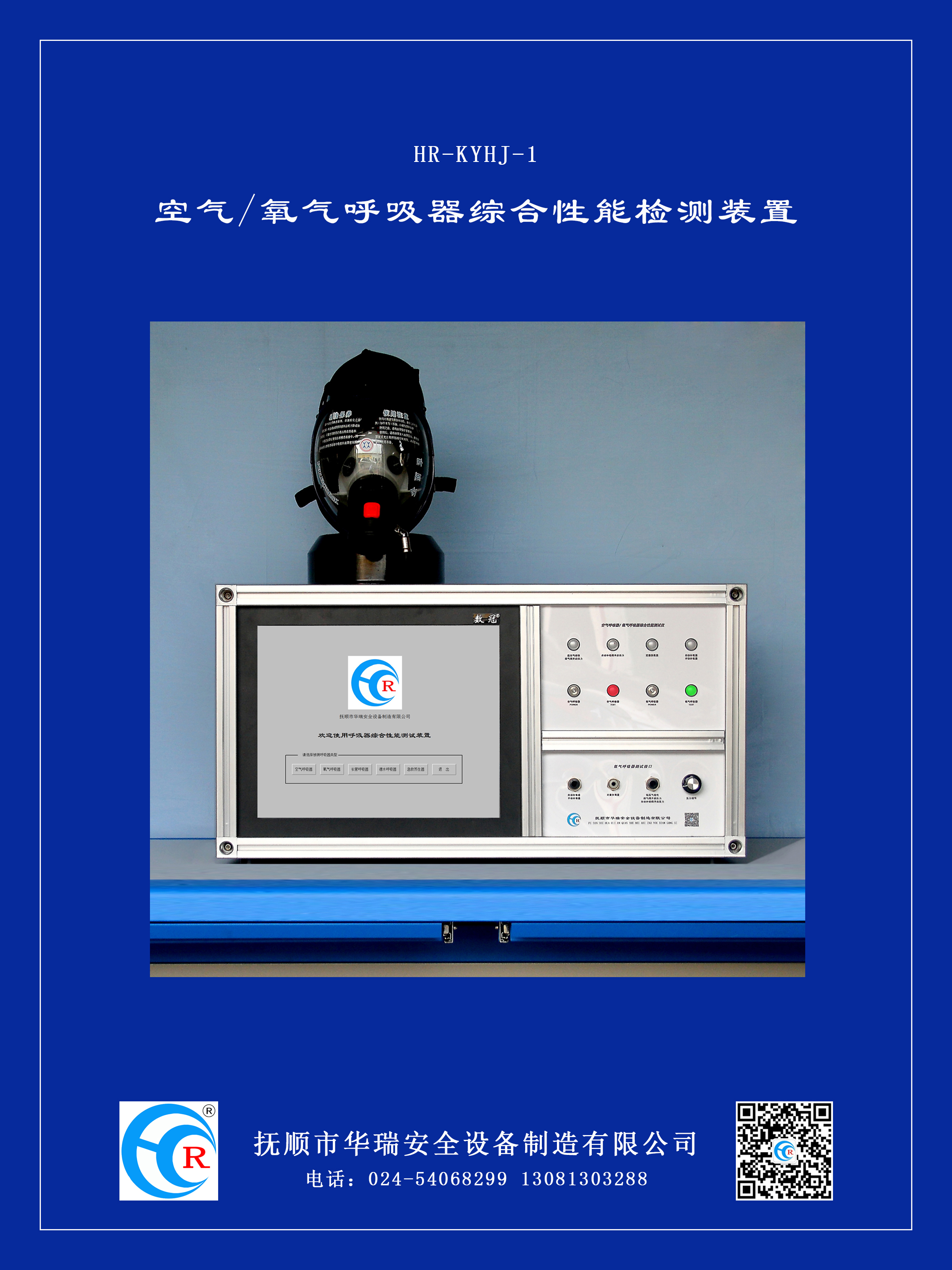

呼吸器综合性能检测装置

HR-KYHJ-1

产品简介：

       HR-KYHJ-1型《呼吸器综合性能测试装置》是一种专利产品，是一台以空气呼吸器、氧气呼吸器为主要对象的检测设备，同时又能兼容其他类型呼吸器系列设备的检测，如消防救援空气/氧气呼吸器、深海潜水空气/氧气呼吸器、航空航天空气/氧气呼吸器以及压缩氧/化学氧逃生自救器、氧气苏生器、长管送风式呼吸器以及医疗院外急救呼吸机等，该检测设备严格按照我国空气呼吸器和氧气呼吸器相关标准设计制造，广泛用于空气/氧气呼吸器生产制造厂、生命科学研究院校、呼吸器质量检验检测机构以及空气/氧气呼吸器使用单位等。

相关检测执行标准：

       ● GA 124-2013 正压式消防空气呼吸器；

       ● GB/T 16556-2007 自给开路式空气呼吸器；

       ● GA 1261-2015 长管空气呼吸器；

       ● GB/T 209-1999 消防过滤式自救呼吸器；

       ● GB/T 34527-2017 空气呼吸器用气瓶阀技术条件；

       ● AQ/T 6110-2012 工业空气呼吸器安全使用维护管理规范；

       ● MT 59-2008 隔绝式化学氧自救自救器、压缩氧自救器、氧气呼吸器防护性能检验装置；

       ● MT 867-2000 隔绝式正压氧气呼吸器；

       ● MT 453-1995 隔绝式压缩氧呼吸器；

       ● AQ 1053 隔绝式负压氧气自救器；

       ● AQ 1054 隔绝式压缩氧气自救器；

       ● GB 8982-1986 医用氧气；

       ● GB/T 2890-1995 过滤式防毒面具；

       ● GB/T 2891-1995 过滤式防毒面具面罩性能试验方法；

       ● 压缩氧呼吸器和压缩氧自救器用二氧化碳吸收剂——氢氧化钙技术条件；

       ● 其他电器电子国家或行业标准。

检测方法：

       使用人工呼吸机（模拟肺）模拟人体呼吸，利用计算机软件程序实时测试空气呼吸器或氧气呼吸器的综合性能以及静态和动态参数是否符合国家标准要求。

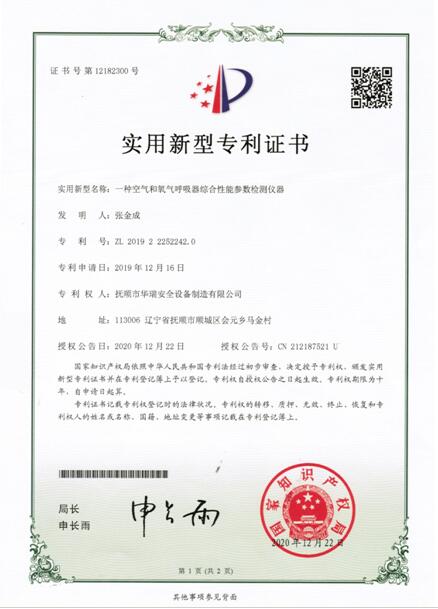

专利证书（专利号：ZL 2019 2 2252242.0）：

测试项目及测量范围：

       一、空气呼吸器

       ● 低压系统气密性测量范围：-2000Pa～+2000Pa（全面罩和整机测试）；

       ● 低压系统静态压力测量范围：-2000Pa～+2000Pa（面罩内压力、排气阀开启压力、以及自动补给阀开启压力测试）；

       ● 中压系统输出压力测量范围：0～2.5MPa；

       ● 系统输出最大供气流量测量范围：0～400L/min；

       ● 动态呼吸阻力测量范围：-2000Pa～+2000Pa；

       ● 高压系统气密性测量范围：0～60MPa；

       ● 气瓶余压报警压力测量范围：0～6MPa，报警哨声响测量范围：0～100db。

       二、氧气呼吸器

       ● 气密性——

          ① 高压系统气密性：高压系统在气密性试验中应不漏气；

          ② 低压系统气密性：低压系统经正压气密性和负压气密性测定，其压力变化值小于30Pa。

       ● 防护性能——

          ① 吸气中氧气浓度测量范围：在额定防护时间内，0～100%；

          ② 吸气中二氧化碳浓度测量范围：0～5%；

          ③ 吸气温度测量范围：0～600C；

          ④ 呼气阻力和吸气阻力测量范围：-2000Pa～+2000Pa；

          ⑤ 防护时间测量范围：在气瓶额定压力为20MPa、额定供氧量1.4L/min时，防护时间分别为60/120/180/240min，对应耗氧量100/200/300/400L。

       ● 供氧性能——

          ① 定量供氧量测量范围:0～6L/min；

          ② 自动补给供氧量测量范围：0～200L/min；

          ③ 手动补给供氧量：0～200L/min。

       ● 自动补给阀开启压力测量范围：-500～0Pa。

       ● 排气阀开启压力测量范围：0～2.0kPa；

       ● 气瓶氧气余压报警压力测量范围：0～10MPa。

产品主要特点：

       ● 系统硬件将空气呼吸器系列产品测试平台和氧气呼吸器系列产品测试平台融合为一个相互兼容的共用测试平台；

       ● 系统采用了工控级触摸屏一体化计算机为核心的测试平台；

       ● 采用软件程序测试各类呼吸器的指标参数；

       ● 软件测量系统采用功能模块化设计方案，如空气呼吸器测试程序、氧气呼吸器测试程序、潜水呼吸器测试程序、长管呼吸器测试程序、自救逃生器测试程序等；

       ● 测试数据由压力变送器、流量传感器采集，通过A/D和I/O转化处理后，以RS485/232数据格式传送给计算机；

       ● 测试结果可保存、可回顾、可打印输出报表或报告；

       ● 整机结构紧凑，面板和界面清晰直观；

       ● 设备可选配呼吸器放置平台，可方便测试操作。
