气瓶水压试验检测装置
HR-QPJ-2

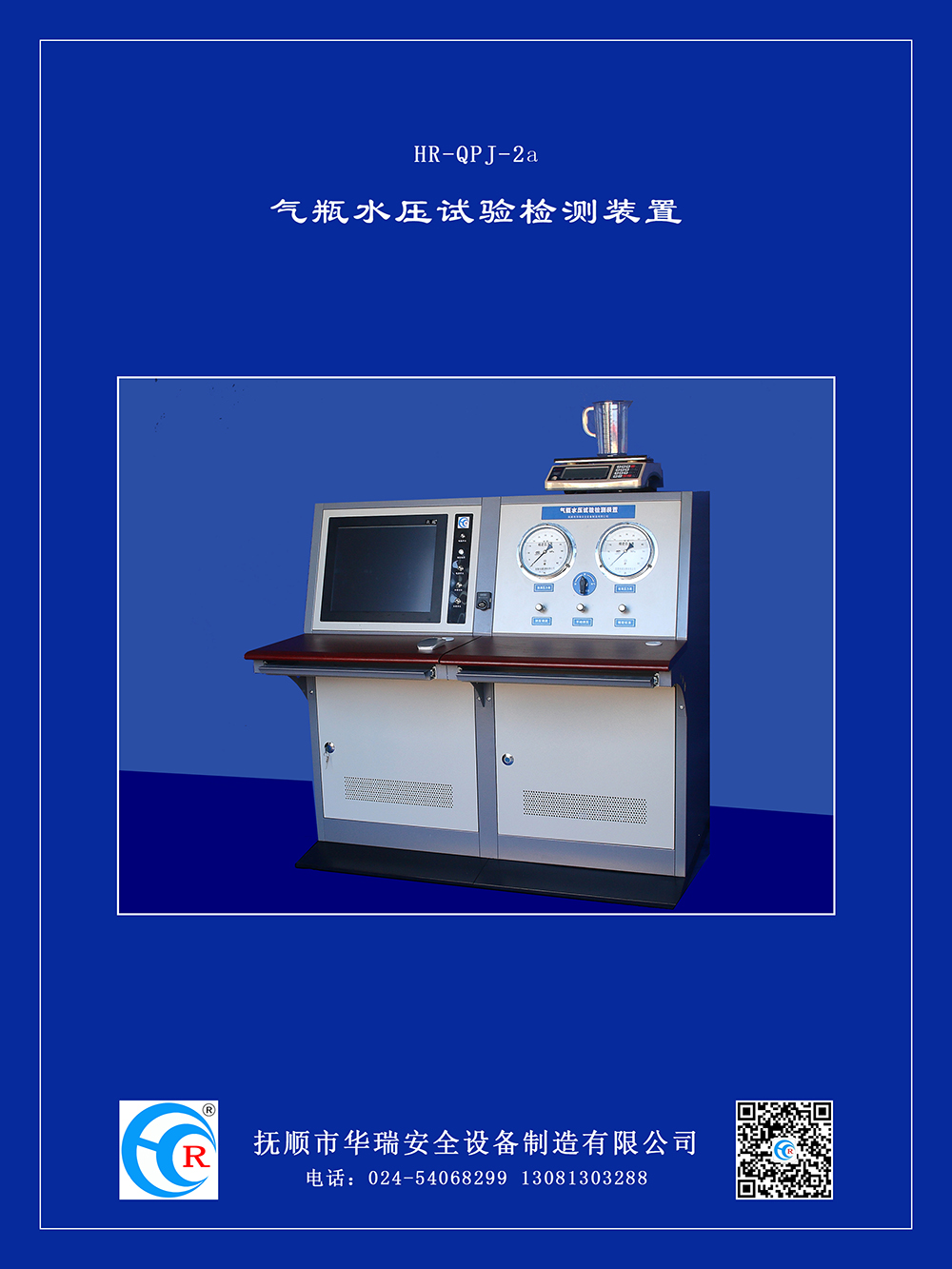

测控主机

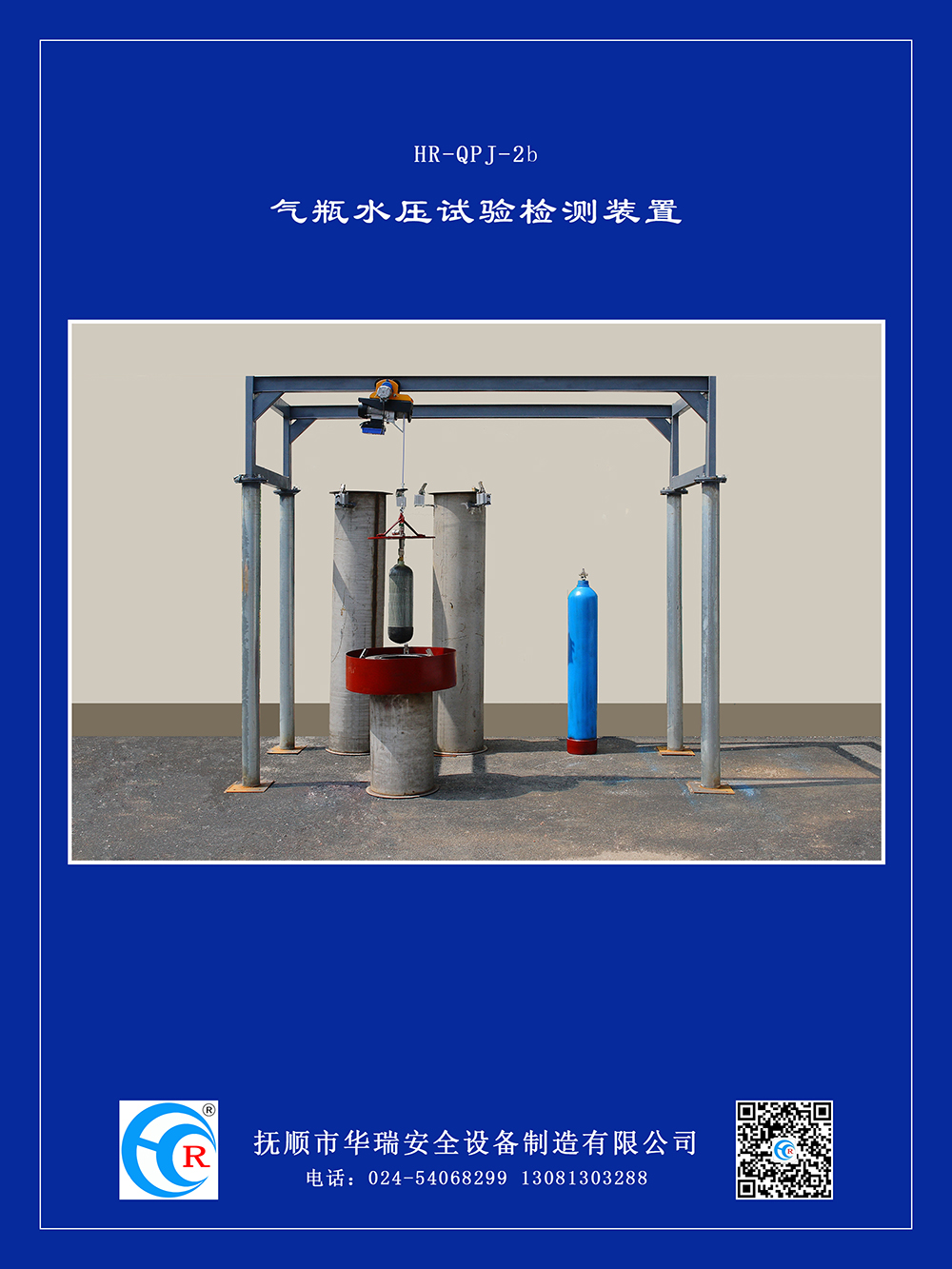

大型水套及气瓶吊装架
产品简介:
HR-QPJ-2型《气瓶水压试验检测装置》适用于大容积气瓶的水压耐受强度试验和气瓶残余变形量检测,产品严格按照我国气瓶水压试验标准或美国DOT标准设计和制造,本装置广泛用于气瓶生产厂家、气瓶质量检测机构以及气瓶使用单位。
水压试验方法:
外测法。
适用范围:
大容积液化气瓶、氧气瓶、空气瓶等气体专用瓶,消防救援呼吸器和医疗急救呼吸机专用气瓶,各种大容积钢质无缝气瓶、焊接气瓶、铝合金无缝气瓶、碳纤维缠绕气瓶以及专用压力容器。
相关检测执行标准:
● GB/T 9251-2011气瓶水压试验方法;
● GB 24161-2009 呼吸器用复合气瓶定期检验与评定;
● GB/T 13004 钢制无缝气瓶定期检验与评定;
● GB 17258 汽车用压缩天然气钢瓶;
● GB/T 35544 车用压缩氢气铝内胆碳纤维全缠绕气瓶;
● 其他标准。
主要技术参数:
● 试验压力范围:0~80MPa(或更高);
● 试验介质:水;
● 试验介质温度:常温;
● 试验气瓶工位:1个/每次(可扩展试验工位);
● 试验压力控制精度:±1% F.S;
● 气瓶变形量测量方法:电子天平称重;
● 气瓶变形量测量精度:±1% F.S;
● 水套规格:根据用户最大容积气瓶规格设计定制;
● 水套安装模式:依据水套高度采用地坑方式安装;
● 水套盖密封方法:气缸强力压封;
● 气瓶进出水套方法:升降/平移电动天车;
● 气瓶高压管连接方法:快速插头(附气源夹具功能);
● 保压计时范围:1~360s(可调);
● 水压产生方法:气源驱动大容量增压泵或水压机;
● 气源压力范围:0.5~0.8MPa;
● 电源电压:AC380V/50Hz/3000VA。
产品特点:
● 标准测试压力表/校准压力表双表确保试验压力精度;
● 试验压力超压报警功能;
● 自动/手动双重泄压功能;
● 采用工控级触摸屏一体化计算机构成水压试验主控台;
● 采用高精度高性能电子天平测量气瓶变形量;
● 主控台可兼容控制多种规格的水套试验台;
● 水压试验测试程序采用组套王软件编程,程序采用模块化设计方案;
● 试验测试全过程由计算机程序自动测控;
● 试验数据保存、回顾、打印输出报表或报告以及远程传送等功能;
● 附属配套设备齐全;
● 可根据用户特殊需求定制产品。
